اختيار مضخة تدفق مختلطة: اعتبارات رئيسية للأداء الأمثل

تستخدم مضخات التدفق المختلطة على نطاق واسع في الصناعات التي تتطلب معدلات تدفق عالية في الرؤوس المعتدلة. تجمع هذه المضخات بين تدفق التدفق المحوري ومضخات التدفق الشعاعي ، بين خصائص كلاهما لتوفير حركة سائل فعالة في تطبيقات مثل الري ، والتحكم في الفيضانات ، ودورة مياه التبريد ، وأنظمة الصرف الصحي ، وبعض العمليات الكيميائية. يعد اختيار مضخة التدفق المختلطة المناسبة أمرًا ضروريًا لضمان كفاءة النظام وتقليل تكاليف التشغيل وتجنب الفشل الميكانيكي.

ما هو مضخة التدفق المختلطة ؟

مضخة التدفق المختلطة هي نوع من المضخة الطرد المركزي التي يعاني فيها السائل من الحركة الشعاعية والمحورية أثناء مرور المكره. على عكس مضخات التدفق الشعاعي ، التي تدفع السائل بشكل عمودي على العمود ، أو مضخات التدفق المحوري ، والتي تحركها بالتوازي مع العمود ، تجمع مضخات التدفق المختلط بين هذه الاتجاهات لتوفير حجم كبير في الرأس المتوسط.

عادة ما تستخدم في:

• محطات معالجة المياه
• محطات مراقبة الفيضانات
• أنظمة الري الزراعية
• تداول برج التبريد
• أنظمة مكثفات محطة الطاقة
• إمدادات المياه البلدية والصناعية

اعتبارات رئيسية لاختيار مضخة تدفق مختلطة

متطلبات التطبيق

إن فهم الشروط المحددة لتطبيقك هو أساس اختيار المضخة. تشمل العوامل المهمة:

معدل التدفق (س)

حدد معدل التدفق المطلوب في جالون في الدقيقة (GPM) أو متر مكعب في الساعة (M³/ساعة). تعد مضخات التدفق المختلطة مثالية للتطبيقات التي تحتاج إلى تدفق عالي ، وغالبًا ما تتجاوز 10000 GPM.

رأس ديناميكي إجمالي (TDH)

ويشمل ذلك الرفع الثابت ورأس الضغط وفقدان الاحتكاك في نظام الأنابيب. تعمل مضخات التدفق المختلطة عادةً داخل نطاق رأس معتدل (من 10 إلى 100 متر).

بيئة التشغيل

قم بتقييم طبيعة السائل (نظيفة ، قذرة ، تآكل) ، ووجود المواد الصلبة ، والظروف المحيطة ، وإمكانية الوصول إلى موقع التثبيت. هذه العوامل تؤثر على تصميم المضخة واختيار المواد.

تصميم المضخة والتكوين

تصميم المكره

تتميز مضخات التدفق المختلطة عادةً بآثار مفتوحة أو شبه مفتوحة تخلق كل من التدفق المحوري والشعاعي. يجب مطابقة المكره مع ظروف التدفق/الرأس المطلوبة لتحقيق الكفاءة المثلى.

اتجاه المضخة

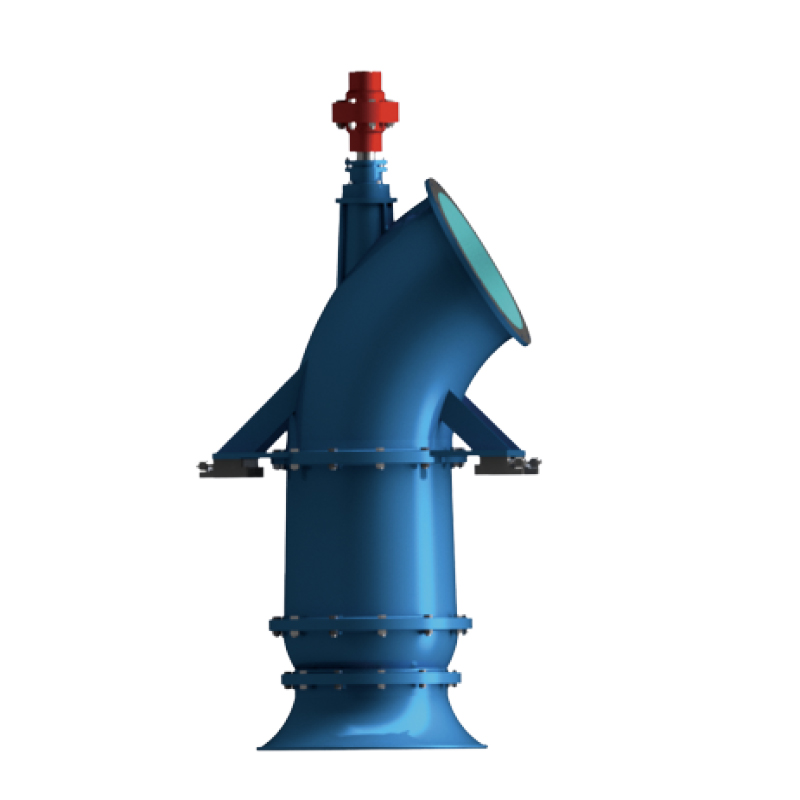

• مضخات التدفق المختلط العمودي : شائع في صناعات المياه والمياه العادمة ؛ مناسبة للمساحة المحدودة ومتطلبات التدفق الكبيرة.
• مضخات التدفق المختلط الأفقي : مفضل عندما يكون التثبيت العمودي غير عملي أو عندما يكون الوصول إلى الصيانة أسهل.

تكوين الشفط والتفريغ

تأكد من أنابيب الشفط تقلل من انحراف الهواء والاضطراب. يجب أن تستوعب أنابيب التفريغ التدفق دون خسائر الاحتكاك المفرطة.

منحنى الكفاءة والتشغيل

قم دائمًا بفحص منحنى أداء المضخة الذي توفره الشركة المصنعة ، والتي ترسم رأسًا مقابل معدل التدفق ، إلى جانب الكفاءة ، NPSHR (صافي رأس الشفط الإيجابي المطلوب) ، واستهلاك الطاقة.

أفضل نقطة كفاءة (BEP)

حدد مضخة تعمل بالقرب من BEP لتدفق ورأس معين. يمكن أن يؤدي الركض بعيدًا عن BEP إلى الاهتزاز والضوضاء والملابس المبكرة والموثوقية المخفضة.

NPSHR

تأكد من أن النظام يوفر NPSH الكافي متاحًا (NPSHA) فوق NPSHR لمنع التجويف ، مما قد يؤدي إلى إتلاف المكره ويقلل من عمر المضخة.

مواد البناء

يجب أن تكون مكونات المضخة المبللة متوافقة مع السائل الضخ. تشمل المواد الشائعة:

• الحديد الزهر : من حيث التكلفة للمياه النظيفة والسوائل غير التآمرية.
• البرونز أو الفولاذ المقاوم للصدأ : مناسبة للبيئات المسببة للتآكل أو تطبيقات المياه المالحة.
• المزدوجة أو الفولاذ المقاوم للصدأ المزدوج : تستخدم لبيئات العدوانية أو عالية كلوريد.
• الأسطح المطلية أو البطانات المطاطية : من أجل حماية إضافية ضد التآكل أو التآكل.

النظر في التوافق الكيميائي ، وارتداء المقاومة ، ودرجة حرارة السائل المتوقعة عند اختيار المواد.

اعتبارات القيادة والسلطة

اختيار المحرك

تأكد من أن قوة المحرك تتماشى مع قوة العمود المطلوبة للمضخة. يمكن للمحركات الضخمة أن تهدر الطاقة ، في حين أن المحركات التي لا تقل عن الحجم قد تفشل تحت الحمل.

توافق محرك التردد المتغير (VFD)

يمكن أن يؤدي استخدام VFD إلى تحسين المرونة التشغيلية عن طريق ضبط سرعة المضخة لتلبية الطلب المتنوع. هذا يساعد على تحسين استهلاك الطاقة وتقليل الإجهاد الميكانيكي.

الصيانة والقدرة على الخدمة

اختر تصميم المضخة الذي يسمح بفحص سهل واستبدال المكره والصيانة. المضخات الرأسية مع دوارات السحب أو تصاميم الانقسام الأفقي يمكن أن تبسيط إجراءات الصيانة.

نوع تحمل وختم

حدد ترتيبات تحمل مناسبة وختمات رمح (الأختام الميكانيكية أو التعبئة) بناءً على الضغط ودرجة الحرارة والسوائل.

توافر قطع الغيار

تأكد من توفر قطع الغيار الحرجة وما إذا كانت الشركة المصنعة تقدم دعمًا للخدمة في منطقتك.

التثبيت والبصمة

تتطلب مضخات التدفق المختلط ، وخاصة في التطبيقات ذات السعة الكبيرة ، مساحة كافية للتثبيت والخدمة. المضخات العمودية تنقذ مساحة الأرضية ولكن قد تتطلب معدات الرفع العلوية. المضخات الأفقية أسهل في الصيانة ولكنها تحتاج إلى مزيد من مساحة الأرضية.

تأكد من وجود أساس متين لدعم وزن المضخة والأحمال التشغيلية ، إلى جانب المحاذاة السليمة للمحرك والمحرك وعمود المضخة لتجنب الاهتزاز المفرط.

الامتثال البيئي والتنظيمي

في التطبيقات البلدية أو الصناعية ، قد تحتاج أنظمة مضخة التدفق المختلطة إلى الامتثال للمعايير البيئية ولوائح الضوضاء وتفويضات كفاءة الطاقة. اختر المضخات المعتمدة وفقًا للمعايير ذات الصلة مثل ISO أو ANSI أو API عند الضرورة.
